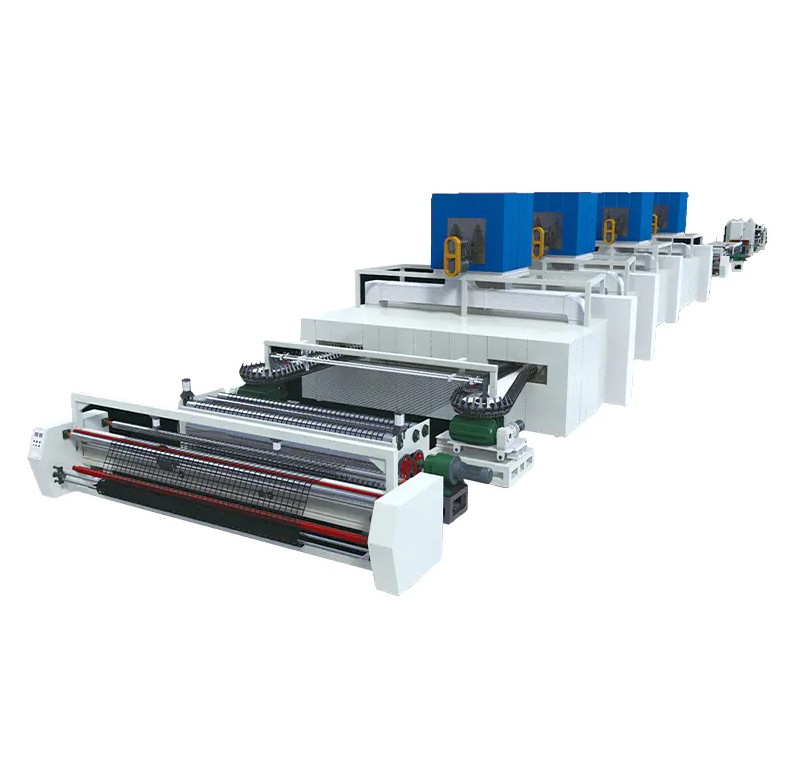

خط تولید ژئوگرید دو جهته چیست و چگونه کار می کند؟

A خط تولید ژئوگرید دو طرفه ورق های پلی پروپیلن (PP) یا پلی اتیلن (PE) را از طریق فرآیندهای کشش و جوشکاری خودکار به موادی با ساختار شبکه ای با استحکام کششی بالا در هر دو جهت تبدیل می کند. این خط تولید مستقیماً ویژگی‌های مکانیکی، پایداری ابعادی و کاربرد مهندسی ژئوگریدها را تعیین می‌کند و آن را به یک پایه تولید غیرقابل جایگزین برای تقویت جاده‌ها، عملیات زمین نرم و کاربردهای حفاظت از شیب تبدیل می‌کند.

اصول فنی اصلی و جریان فرآیند

اکستروژن مواد اولیه و تشکیل ورق

خط تولید با گرم کردن و ذوب گلوله های PP یا PE از طریق یک اکسترودر آغاز می شود که سپس از طریق یک T-die ورق های یکنواخت را تشکیل می دهد. دمای اکستروژن به طور معمول بین کنترل می شود 200 درجه سانتی گراد و 240 درجه سانتی گراد ، با نرخ جریان مذاب (MFR) در داخل حفظ می شود 1.5 تا 3.0 گرم در 10 دقیقه برای اطمینان از آرایش منظم زنجیره مولکولی در ورق ها، زمینه را برای کشش دو محوری بعدی فراهم می کند.

پرفوراسیون و کشش دو محوره

پس از سوراخ شدن دقیق، ورق وارد واحد کشش دو محوره می شود. نسبت کشش طولی به طور کلی از 5 تا 8 بار ، در حالی که نسبت کشش عرضی از 4 تا 6 بار . با کنترل دمای کشش در داخل 120 تا 160 درجه سانتی گراد زنجیره‌های پلیمری در امتداد هر دو جهت بسیار جهت‌گیری می‌کنند و ساختار شبکه‌ای با خواص مکانیکی عالی را تشکیل می‌دهند. محصولات معمولی به استحکام کششی طولی دست می یابند 30 کیلو نیوتن بر متر تا 120 کیلو نیوتن بر متر و مقاومت های کششی عرضی 30 کیلو نیوتن بر متر تا 120 کیلو نیوتن بر متر .

تنظیم حرارت و سیم پیچ

ژئوگرید کشیده شده برای از بین بردن تنش های داخلی تحت تنظیم حرارتی قرار می گیرد، با دمای تنظیم معمولاً بین 140 درجه سانتی گراد و 170 درجه سانتی گراد برای مدت زمان 2 تا 5 ثانیه . سپس از غلتک های خنک کننده عبور می کند تا به دمای اتاق برسد قبل از اینکه توسط یک سیم پیچ اتوماتیک به طول های مشخص پیچیده شود. کل خط تولید با سرعت عمل می کند 3 تا 8 متر در دقیقه بسته به مشخصات محصول و نسبت کشش.

پارامترهای کلیدی عملکرد و مقایسه کاربرد مهندسی

سناریوهای مهندسی مختلف الزامات عملکردی متفاوتی را بر روی ژئوگریدهای دو طرفه تحمیل می کنند. جدول زیر مراجع مشخصات محصول را برای فیلدهای کاربردی رایج فهرست می کند:

بهره وری از ارتقاء اتوماسیون خط تولید

مدرن خط تولید ژئوگرید دو طرفهs به کنترل کاملاً خودکار از تغذیه مواد خام تا سیم پیچ محصول نهایی دست یافته اند. در مقایسه با تجهیزات نیمه اتوماتیک سنتی، خطوط تولید نسل جدید پیشرفت های قابل توجهی در زمینه های زیر به دست آورده اند:

• راندمان تولید افزایش یافت 40 تا 60 درصد ، با ظرفیت سالانه تک خط رسیده است 3000 تا 5000 تن
• یکنواختی ضخامت محصول در داخل کنترل می شود ± 0.05 میلی متر ، با تغییر استحکام کششی به کاهش می یابد ± 3٪
• نرخ استفاده از مواد خام به بیش از بهبود یافته است 95% ، با بازیافت و استفاده مجدد لبه بیش از حد 90%
• مصرف انرژی کاهش یافته است 20 تا 30 درصد ، با واحد مصرف برق محصول کنترل شده در 350 تا 450 کیلووات ساعت در تن
• الزامات اپراتور کاهش یافته است 50% ، تنها با 2 تا 3 تکنسین های مورد نیاز در هر شیفت برای نظارت

گرفتن خط تولید استاندارد با عرض 5 متر و سرعت طراحی از 5 متر per minute به عنوان مثال، ظرفیت روزانه آن می تواند برسد 7 تا 10 تن (بسته به مشخصات محصول)، تقریباً دو برابر تجهیزات مشابه از پنج سال پیش.

نقاط کنترل کیفیت حیاتی

سیستم های بازرسی آنلاین

خطوط تولید پیشرفته مجهز به ضخامت سنج های لیزری، سنسورهای دمای مادون قرمز و سیستم های بازرسی بینایی برای نظارت بر ضخامت ورق، دمای کشش و یکپارچگی شبکه در زمان واقعی هستند. زمانی که انحراف ضخامت بیشتر شود 0.08 ± میلی متر یا دما از مقدار تنظیم شده منحرف می شود ± 5 درجه سانتیگراد ، سیستم به طور خودکار آلارم و پارامترهای فرآیند را تنظیم می کند.

استانداردهای بازرسی محصول نهایی

هر دسته از محصولات باید بر اساس استانداردهای GB/T 17689 یا ASTM D6637 نمونه برداری و بازرسی شوند. موارد بازرسی عبارتند از:

1. تست استحکام کششی و ازدیاد طولی و عرضی
2. تست استحکام محل اتصال (نیروی لایه برداری اتصال باید برسد ≥50N )
3. تعیین محتوای کربن سیاه (نیاز استاندارد 2% تا 3% )
4. آزمایش زمان القای اکسیداسیون (OIT) ≥20 دقیقه )
5. تست پایداری ابعادی ( ≤2% نرخ انقباض حرارتی)

روند توسعه صنعت و تحولات تکنولوژیکی

خطوط تولید ژئوگرید دو طرفه به سمت هوشمندی، تولید سبز و عرض های وسیع تر در حال تکامل هستند. ویژگی های تکامل فن آوری صنعت فعلی عبارتند از:

• کنترل هوشمند: اتخاذ سیستم های کنترل یکپارچه PLC و HMI برای دستیابی به تنظیم حلقه بسته نسبت کشش، دما و سرعت، با نرخ های صلاحیت محصول تثبیت شده در بالا 98%
• توسعه عرض گسترده تر: عرض خط تولید اصلی از سنتی گسترش یافته است 3.9 متر به 5.3 تا 6.0 متر ، کاهش تعداد درزهای ساختمانی و بهبود راندمان نصب
• صرفه جویی در مصرف انرژی و کاهش مصرف: سیستم های گرمایش القایی الکترومغناطیسی جدید جایگزین گرمایش با مقاومت سنتی شده و زمان پیش گرمایش را کوتاه می کند 30% و کاهش مصرف انرژی توسط 15% تا 20%
• ادغام چند منظوره: برخی از خطوط تولید دارای عملکردهای جوشکاری اولتراسونیک و پوشش سطحی هستند که امکان تولید ژئوگریدهای کامپوزیت را فراهم می کند و به کاربردهای جامعی مانند زهکشی و جلوگیری از نشت گسترش می یابد.

با توجه به آمار صنعت، انتظار می‌رود که اندازه بازار جهانی ژئوسنتتیک از آن فراتر رود 18 میلیارد دلار تا سال 2026، با ژئوگریدهای دو طرفه تقریباً 25% تا 30% . منطقه آسیا-اقیانوسیه، با ایجاد شتاب در ساخت‌وساز زیرساخت‌ها، به منطقه‌ای با بیشترین حجم نصب جدید خطوط تولید ژئوگرید دو طرفه تبدیل شده است و نرخ رشد سالانه را حفظ می‌کند. 8 تا 12 درصد .

توصیه های تدارکات و نگهداری

نکات کلیدی انتخاب تجهیزات

هنگام خرید یک خط تولید ژئوگرید دو طرفه شاخص های فنی زیر باید بررسی شوند:

• آیا حداکثر نسبت کشش با الزامات درجه مقاومت محصول مورد نظر مطابقت دارد یا خیر
• اینکه آیا دقت سیستم کنترل دما به داخل می رسد ± 2 درجه سانتیگراد
• آیا زمان تغییر قالب در داخل کنترل می شود یا خیر 2 ساعت به support flexible switching between multiple specifications
• این که آیا یک سیستم کامل بازیافت زباله و گندله سازی مجهز شده است

نکات کلیدی نگهداری روزانه

برای اطمینان از عملکرد پایدار طولانی مدت خط تولید، روش های نگهداری زیر توصیه می شود:

1. صفحه اکسترودر را در هر جابجایی تمیز کنید تا از مسدود شدن ناخالصی ها و تأثیر بر کیفیت مذاب جلوگیری کنید
2. سایش سطح غلتک کششی هفتگی را بررسی کنید. هنگامی که فرسودگی بیش از حد است، به سرعت تعمیر کنید 0.1 میلی متر
3. سنسورهای دما و ضخامت سنج ها را ماهانه کالیبره کنید تا از داده های تشخیص دقیق اطمینان حاصل کنید
4. روغن روان کننده کاهنده را تعویض کنید و تنش زنجیر را هر سه ماه یکبار بررسی کنید
5. سالانه یک بازرسی دقیق جامع انجام دهید، از جمله کالیبراسیون نسبت کشش و آزمایش عایق سیستم الکتریکی
